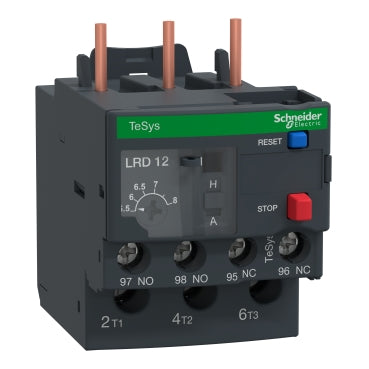

LRD12 - relais de protection thermique - 5,5..8A - classe 10A
LRD12 - relais de protection thermique - 5,5..8A - classe 10A
Prix habituel
€59.30 EUR
Prix habituel
Prix promotionnel
€59.30 EUR
Prix unitaire
/
par
Taxes incluses.
Frais d'expédition calculés à l'étape de paiement.
Impossible de charger la disponibilité du service de retrait
DESCRIPTION :
Le LRD12 est un relais de protection thermique TeSys LRD de Schneider Electric pour un montage direct des contacteurs TeSys D Avec une zone de réglage thermique de 5,5–8 A, une durée de déclenchement de classe 10A et une détection de déséquilibre de tension, il protège les moteurs de 3 kW à 400 V Il est équipé de boutons manuels Test et Réarmement, d’un contact auxiliaire de déclenchement et d’un voyant Disponible dans le monde entier, il est conforme à plusieurs normes (IEC, UL, CSA, CCC, EAC, Marine)
| Gamme | TeSys TeSys Deca |
|---|---|
| Nom du produit | TeSys LRD TeSys Deca |
| Type de produit ou équipement | Différentiel à bilames |
| Nom de l'appareil | LRD |
| Utilisation du relais | Protection moteur |
| Compatibilité produit | LC1D18 LC1D25 LC1D32 LC1D12 LC1D09 LC1D38 |
| Type de réseau | CC CA |
| Classe de surcharge thermique | Classe 10A se conformer à CEI 60947-4-1 |
| Zone de réglage de protection thermique | 5,5…8 A |
| [Ui] tension assignée d'isolement | Circuit de puissance: 600 V se conformer à CSA Circuit de puissance: 600 V se conformer à UL Circuit de puissance: 690 V se conformer à CEI 60947-4-1 |
| Fréquence du réseau | 0 à 400 Hz |
|---|---|
| Support de montage | Platine, avec accessoires spécifiques Rail, avec accessoires spécifiques Sous le contacteur |
| Seuil de déclenchement | 1,14 +/- 0,06 Ir se conformer à CEI 60947-4-1 |
| Composition contact auxiliaire | 1 NO + 1 NF |
| [Ith] courant thermique conventionnel | 5 A pour circuit de signalisation |
| Courant admissible | 1,5 A à 240 V AC-15 pour circuit de signalisation 0,1 A à 250 V DC-13 pour circuit de signalisation |
| [Ue] tension assignée d'emploi | 690 V CA 0 à 400 Hz pour circuit de puissance se conformer à CEI 60947-4-1 |
| Calibre du fusible à associer | 4 A gG for circuit de signalisation 4 A BS for circuit de signalisation |
| [Uimp] tension assignée de tenue aux chocs | 6 kV |
| Sensibilité à une perte de phase | Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0 |
| Type de commande | Rouge bouton-poussoir: stop Bleu bouton-poussoir: raz |
| Compensation en température | -20…60 °C |
| Mode de raccordement | Circuit de commande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² souple sans extrémité de câble Circuit de commande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² souple avec extrémité de câble Circuit de commande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² rigide Circuit de puissance: borniers à vis-étrier 1 câble(s) 1,5…10 mm² souple sans extrémité de câble Circuit de puissance: borniers à vis-étrier 1 câble(s) 1…4 mm² souple avec extrémité de câble Circuit de puissance: borniers à vis-étrier 1 câble(s) 1…6 mm² rigide |
| Couple de serrage | Circuit de commande :1,7 N.m - sur borniers à vis-étrier Circuit de puissance :1,7 N.m - sur borniers à vis-étrier |
| Hauteur | 66 mm |
| Largeur | 45 mm |
| Profondeur | 70 mm |
| Poids du produit | 0,124 kg |
| Tenue climatique | se conformer à IACS E10 |
|---|---|
| Degré de protection IP | IP20 conforming to CEI 60529 |
| Température de fonctionnement | -20…60 °C sans réduction de courant se conformer à CEI 60947-4-1 |
| Température ambiante de stockage | -60…70 °C |
| Tenue à la flamme | V1 se conformer à UL 94 |
| Robustesse mécanique | Vibrations: 6 Gn se conformer à CEI 60068-2-6 Chocs: 15 Gn pour 11 ms se conformer à CEI 60068-2-7 |
| Tenue diélectrique | 1,89 kV à 50 Hz se conformer à CEI 60947-1 |
| Normes | EN/CEI 60947-4-1 EN/CEI 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495 |
| Certifications du produit | CEI UL CSA CCC EAC BV RINA DNV-GL LROS (Lloyds register of shipping) ATEX INERIS UKCA |
| Type d'emballage 1 | PCE |
|---|---|
| Nb produits dans l'emballage 1 | 1 |
| Hauteur de l'emballage 1 | 9,000 cm |
| Largeur de l'emballage 1 | 7,700 cm |
| Longueur de l'emballage 1 | 5,000 cm |
| Poids de l'emballage 1 | 143,000 g |
| Type d'emballage 2 | S02 |
| Nb produits dans l'emballage 2 | 24 |
| Hauteur de l'emballage 2 | 15,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 3,729 kg |
| Garantie | 18 mois |
|---|
