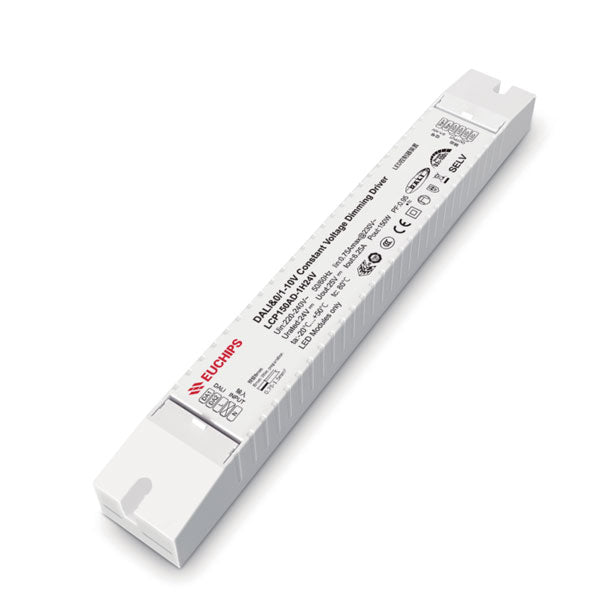

Driver Dimmable DALI LCP150AD-1H24V EUCHIPS
Driver Dimmable DALI LCP150AD-1H24V EUCHIPS
Impossible de charger la disponibilité du service de retrait
Nos produits sont sous garantie 2 ans.
Fiche Technique - Driver Dimmable DALI LCP150AD-1H24V EUCHIPS (150W - 24VDC - Constant Voltage)
🔹 Marque : EUCHIPS
🔹 Modèle / Référence : LCP150AD-1H24V
🔹 Type : Driver LED Dimmable - Tension Constante (CV - Constant Voltage)
🔹 Puissance nominale : 150W
🔹 Tension de sortie : 24V DC
🔹 Courant de sortie max : 6.25A
🔹 Canaux de sortie : 1
Caractéristiques Électriques
✅ Tension d’entrée : 220-240V AC
✅ Fréquence : 50/60Hz
✅ Facteur de puissance : ≥0.95 @ 230V AC (pleine charge)
✅ Efficacité : ≥92% @ 230V AC (pleine charge)
✅ Harmoniques (THD) : <10% à pleine charge
✅ Consommation en veille : ≤1W
✅ Consommation à vide : ≤1W
✅ Courant d’appel (Inrush Current) : Cold Start 50A @ 230V AC - 100µs
✅ Tolérance de tension de sortie : ±5%
✅ Délai d’allumage : 0.75s @ 230V AC
Caractéristiques de Dimming (Gradation)
✅ Modes de gradation pris en charge :
- DALI (Conforme aux normes IEC 62386-101, 102, 207, DALI 2.0)
- 1-10V
- PWM (Modulation de largeur d'impulsion)
-
PUSH DIM (variation par bouton poussoir)
✅ Plage de gradation : 0.3% - 100% (Dimming to Off)
Sécurité & Protection
✅ Protection contre les surtensions : Arrêt automatique, récupération après résolution du problème
✅ Protection contre les surcharges : Arrêt automatique, récupération après résolution du problème
✅ Protection contre les courts-circuits : Arrêt automatique, récupération après résolution du problème
✅ Isolation & Sécurité : I-O: 3000V AC / 1 min
✅ Immunité et conformité aux normes EMC :
- EN55015, EN61000-3-2 (Émissions électromagnétiques)
-
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 (Immunité électromagnétique)
✅ Résistance aux surtensions : L-N : 2KV
Caractéristiques Physiques
✅ Indice de protection : IP20 (usage intérieur uniquement)
✅ Matériau : PC (Polycarbonate, résistant et léger)
✅ Température de fonctionnement : -20°C à +50°C
✅ Température de stockage / humidité : -40°C à +85°C, 20-90% RH
✅ Température maximale tc : 80°C @ 230V AC
✅ Durée de vie : 50 000 heures @ tc : 75°C
✅ Cycle de commutation : 25 000 activations
✅ Garantie : 5 ans
Dimensions & Poids
📏 Dimensions : 295 × 40 × 32 mm (L × l × H)
⚖ Poids net : 340g ± 5%
📦 Conditionnement : 50 pièces/carton (17.5kg ± 5%), taille du carton : 434 × 302 × 174 mm
Applications
✔ Éclairage LED intérieur résidentiel et commercial
✔ Éclairage architectural nécessitant une gradation fluide et précise
✔ Systèmes d’éclairage connectés via DALI, 1-10V, PWM ou PUSH DIM
✔ Automatisation et contrôle d’éclairage intelligent
Caractéristiques Principales
✅ Haute compatibilité avec les systèmes de gestion DALI, 1-10V, PWM et PUSH DIM
✅ Gradation fluide et sans scintillement (0.3% - 100%)
✅ Haute efficacité énergétique (≥92%) pour réduire la consommation électrique
✅ Sécurité renforcée avec multiples protections intégrées
✅ Format compact pour une intégration facile dans divers environnements
