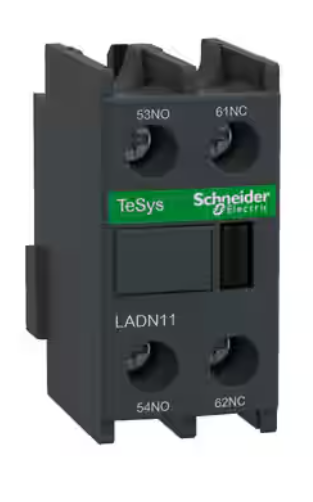

LADN11 Schneider - Bloc de contacts auxiliaires 1NO+1NF - Montage Frontal - à vis - TeSys D
LADN11 Schneider - Bloc de contacts auxiliaires 1NO+1NF - Montage Frontal - à vis - TeSys D
Prix habituel
€11.20 EUR
Prix habituel
Prix promotionnel
€11.20 EUR
Prix unitaire
/
par
Taxes incluses.
Frais d'expédition calculés à l'étape de paiement.
Impossible de charger la disponibilité du service de retrait
DESCREPTION :
Schneider Electric propose pour compléter les fonctions de ses contacteurs TeSys, des blocs de contacts auxiliaires LADN, offrant une solution totale de commande pour les installations industrielles ou tertiaires Conçus pour s'adapter sur le dessus des contacteurs, le raccordement se faisant à l’aide de vis-étrier, et présentant deux contacts 1O + 1F Le contact auxiliaire offre une possibilité supplémentaire d'agir sur les installations de vos clients Il s'intègrera avec facilité grâce à son design étudié pour la mise en œuvre de l'architecture choisie, offrant ainsi souplesse et sureté à la conception de l'infrastructure Robuste et adaptable, la gamme TeSys répond aux attentes des infrastructures les plus exigeantes, tant en termes de puissance que de fiabilité
| Gamme | TeSys TeSys Deca |
|---|---|
| Nom du produit | TeSys Deca |
| Type de produit ou équipement | Bloc de contact auxiliaire |
| Nom de l'appareil | LADN |
| Compatibilité de gamme | TeSys D CAD TeSys D LC1D TeSys F LC1F TeSys F CR1F TeSys Deca CAD TeSys Deca LC1D |
| Emplacement de montage | Façade |
| Composition des pôles | 1 NO+1NF |
| Fonctionnement des contacts | Instantané |
| [Ue] tension assignée d'emploi | 690 V CA 25...400 Hz |
| [Ie] courant assigné d'emploi | 6 A at 120 V AC-15 1,04 A at 690 V AC-15 0,55 A at 125 V DC-13 0,1 A at 600 V DC-13 |
| [Ui] tension assignée d'isolement | 690 V se conformer à CEI 60947-5-1 600 V se conformer à UL 600 V se conformer à CSA |
| [Ith] courant thermique conventionnel | 10 A (at 60 °C) |
| Normes | EN/CEI 60947-5-1 GB/T 14048.5 EN 50012 UL 60947-5-1 CSA C22.2 No 60947-5-1 CEI 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ |
| Certifications du produit | CB Scheme UL CSA CCC EAC UKCA |
| Pouvoir nominal d'enclenchement Irms | 140 A CA conforming to CEI 60947-5-1 250 A CC conforming to CEI 60947-5-1 |
|---|---|
| Courant temporaire admissible | 100 A 60 °C 1s 120 A 60 °C 500 ms 140 A 60 °C 100 ms |
| Type de protection | Fusible gG 10 A |
| Durée de vie mécanique | 30 Mcycles |
| Courant commuté minimum | 5 mA |
| Tension de commutation minimale | 17 V |
| Temps de non-chevauchement | 1,5 ms sur désexcitation non-chevauchement entre contact NC et NO 1,5 ms sur excitation non-chevauchement entre contact NC et NO |
| Résistance d'isolement | > 10 MΩ |
| Mode de raccordement | Borniers à vis-étrier 1 câble(s) 1…4 mm²flexible avec extrémité de câble Borniers à vis-étrier 1 câble(s) 1…4 mm²flexible sans extrémité de câble Borniers à vis-étrier 2 câble(s) 1…2,5 mm²flexible avec extrémité de câble Borniers à vis-étrier 2 câble(s) 1…4 mm²flexible sans extrémité de câble Borniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans extrémité de câble Borniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans extrémité de câble |
| Couple de serrage | 1,7 N.m - avec tournevis plat Ø 6 mm 1,7 N.m - avec tournevis cruciforme Philips n° 2 1,7 N.m - avec tournevis pozidriv n°2 |
| Hauteur | 48 mm |
| Largeur | 26 mm |
| Profondeur | 42 mm |
| Couleur | Gris foncé |
| Caractéristique d'environnement | Environnement normal |
|---|---|
| Degré de protection IP | IP20 conforming to CEI 60529 |
| Traitement de protection | TH se conformer à CEI 60068 |
| Température ambiante de stockage | -60…80 °C |
| Température ambiante de fonctionnement | -5…60 °C |
| Altitude de fonctionnement | 3000 m |
| Type d'emballage 1 | PCE |
|---|---|
| Nb produits dans l'emballage 1 | 1 |
| Hauteur de l'emballage 1 | 3,000 cm |
| Largeur de l'emballage 1 | 4,200 cm |
| Longueur de l'emballage 1 | 5,300 cm |
| Poids de l'emballage 1 | 34,000 g |
| Type d'emballage 2 | S03 |
| Nb produits dans l'emballage 2 | 320 |
| Hauteur de l'emballage 2 | 30,000 cm |
| Largeur de l'emballage 2 | 30,000 cm |
| Longueur de l'emballage 2 | 40,000 cm |
| Poids de l'emballage 2 | 11,452 kg |
| Type d'emballage 3 | P06 |
| Nb produits dans l'emballage 3 | 2560 |
| Hauteur de l'emballage 3 | 75,000 cm |
| Largeur de l'emballage 3 | 60,000 cm |
| Longueur de l'emballage 3 | 80,000 cm |
| Poids de l'emballage 3 | 99,000 kg |
| Garantie | 18 mois |
|---|
